Pendinginan Rumah Motor EV: Panduan Pembeli untuk Desain, Bahan, dan Toleransi

Motor traksi 150 kW yang menyalurkan 142 kW pada poros membuang sisa 8kW sebagai panas ke tumpukan stator yang lebih kecil dari kotak sepatu. Analisis industri mengaitkan 30 hingga 40 persen kegagalan motor magnet permanen dengan kenaikan suhu yang berlebihan, dan hampir seluruh panas tersebut harus keluar melalui satu komponen: housing. Itulah sebabnya pendinginan rumah motor EV telah beralih dari detail tahap akhir ke disiplin yang menentukan apakah motor mencapai target kepadatan dayanya atau menurun di bangku pengujian.

Panduan ini menjelaskan arsitektur pendingin yang menyalurkan panas melalui housing, pertukaran material dan ketebalan dinding di belakangnya, serta spesifikasi terukur yang harus diperbaiki oleh pembeli sebelum merilis gambar ke pemasok perumahan.

Mengapa Pendinginan Rumah Motor EV Dimulai dari Rumah Itu Sendiri

Rumahan adalah unit pendingin tunggal terbesar yang terpasang pada stator, sehingga geometri, ketebalan dinding, dan kualitas pemesinannya menentukan batas atas seberapa banyak panas yang dapat dikeluarkan motor.

Panas yang dihasilkan dalam belitan tembaga dan rotor harus melintasi rantai antarmuka sebelum mencapai cairan pendingin: insulasi belitan, tumpukan laminasi, sambungan tekan antara tumpukan dan lubang rumahan, dinding rumahan, dan terakhir permukaan saluran. Lapisan pernis, udara yang terperangkap, dan oksida merupakan konduktor yang buruk, sehingga setiap antarmuka menambah ketahanan termal. Lubang mesin yang buruk atau pemasangan alat press yang tidak rata dapat memerangkap panas tidak peduli seberapa besar ukuran jaket pendingin.

Perumahan ini juga dilengkapi braket pemasangan, antarmuka pelindung ujung, bos sensor, dan segel. Fitur pendinginan harus berdampingan dengan semuanya, itulah sebabnya pendinginan housing tidak dapat dipisahkan dari pembuatan housing: setiap saluran, sirip, dan port harus dibentuk, dikerjakan dengan mesin, dan diuji kebocorannya dalam produksi, tidak hanya digambar dalam CAD.

Di Dalam Perumahan Berjaket: Jaket Air dan Saluran Pendingin

Sebagian besar motor traksi EV produksi mendinginkan secara tidak langsung: campuran air-glikol bersirkulasi melalui jaket yang terintegrasi ke dinding rumah.

Cairan pendingin masuk melalui port pada housing, mengalir sepanjang saluran yang membungkus stator, dan keluar menuju radiator. Saluran aksial berjalan sejajar dengan poros dan lebih sederhana untuk dikerjakan, sedangkan saluran spiral melingkari lubang untuk meratakan profil suhu melingkar. Penelitian yang dipublikasikan mengenai rumah saluran ganda menunjukkan keduanya dapat digabungkan, sehingga satu sirkuit memprioritaskan zona terpanas di dekat lilitan overhang sementara sirkuit kedua membawa beban dasar.

Perutean aksial versus spiral dalam praktiknya

Untuk pemasok perumahan, jaket menentukan rute proses. Rumah aluminium cor membentuk saluran selama pengecoran; rumah yang dibuat dan dikerjakan dengan mesin dibuat dari kantong mesin, penutup, dan port yang dilas. Apa pun yang terjadi, setiap jaket menjadi bejana bertekanan kecil yang harus lulus pengujian bukti tanpa mengeluarkan glikol ke dalam tumpukan laminasi. Motor berdaya rendah pada kendaraan yang sama, seperti blower dan penggerak pompa, masih mengandalkan pendinginan udara pada housing bersirip atau berventilasi, sehingga fitur housing yang ramah aliran udara juga tetap diminati.

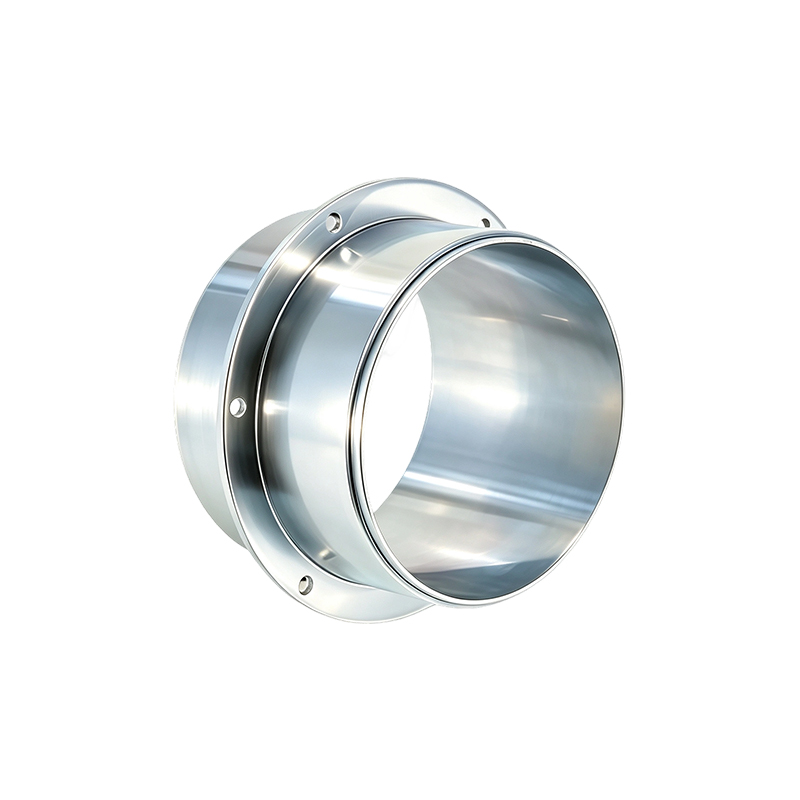

Rumah Motor Kipas Rumah motor kipas ini memiliki struktur yang dirancang secara presisi dengan diameter dalam 130mm, menawarkan ketebalan dinding yang seragam dan dimensi yang presisi, memberikan ... Lihat Produk →

Bagaimana Pendinginan Oli Langsung Mengubah Persyaratan Pendinginan Rumah Motor EV

Pendinginan oli langsung memindahkan cairan pendingin ke belitan dan rotor, namun tidak melepaskan wadah dari jalur termal.

Pada unit penggerak berpendingin oli, cairan dielektrik disemprotkan atau dibanjiri ke ujung belitan dan permukaan rotor, menangkap panas di tempat dihasilkannya. Minyak tersebut kemudian melewati penukar panas, di mana sirkuit air-glikol menyerap energi dan membawanya ke radiator. Rumahnya masih menampung sirkuit sekunder tersebut, masih menyegel oli di dalam ruang motor, dan masih mengatur jalur konduksi dari inti stator ke luar.

Bagi pembeli, ini menggeser daftar spesifikasi. Sambungan dan seal housing harus menahan oli pada suhu pengoperasian, material dan pelapis harus tahan terhadap paparan cairan transmisi dalam waktu lama, dan kualitas pemesinan lubang menjadi lebih penting dari biasanya, karena pendinginan oli hanya melewati sebagian jalur termal. Dengan stator kabel datar yang mendorong pengisian dan kerugian slot ke atas, banyak program baru yang menjalankan kedua sistem sekaligus: oli di sumbernya, jaket di dinding housing.

Keputusan Material dan Ketebalan Dinding pada Pendinginan Perumahan Motor EV

Pemilihan material menentukan konduktivitas termal rumahan, dan ketebalan dinding menentukan berapa banyak ruang yang tersisa untuk saluran, sehingga keduanya harus dipilih bersamaan.

Aluminium die-cast tetap menjadi standar untuk rumah traksi volume tinggi karena menghantarkan panas beberapa kali lebih baik daripada baja dan membuat jaket rumit dengan harga murah. Rumah baja dan tahan karat mendapatkan tempatnya di mana kekuatan, stabilitas dimensi, ketahanan terhadap korosi, atau volume seri sedang mendominasi. Penalti konduktivitas adalah nyata namun dapat dikelola, karena dalam desain berjaket, film konveksi pada antarmuka pendingin dan resistansi kontak pada stator sering kali memberikan kontribusi resistansi yang sama besarnya dengan konduksi melalui dinding itu sendiri.

Mengkompensasi konduktivitas yang lebih rendah dengan geometri

Ketika suatu program menentukan baja atau baja tahan karat 304, misalnya jika bahan kimia pendingin, paparan pencucian, atau masa pakai yang lama menentukan ketahanan terhadap korosi, maka perancang akan memberikan kompensasi dengan geometri daripada menerima kerugian tersebut:

• Dinding yang lebih tipis antara lubang rumah dan lantai saluran, dalam batas tekanan
• Lebih banyak area kontak saluran melalui perutean spiral atau sirkuit kedua
• Interferensi press-fit terkontrol sehingga laminasi bertumpu pada dudukan dengan kontak yang seragam
• Senyawa antarmuka konduktif termal pada setiap sambungan logam-ke-logam

Rumah Motor Diameter Dalam 180 304SS Rumah motor tahan karat ini memiliki desain struktural yang diperkuat dengan diameter dalam 180mm, tinggi 320mm, dan ketebalan dinding 3mm. Itu diproduksi ... Lihat Produk →

Ketebalan dinding menarik ke arah yang berlawanan. Rumah tabung baja berdinding tebal menyisakan banyak material untuk saluran dalam dan tekanan tahan tinggi, yang sesuai dengan drivetrain EV industri dan siklus tugas di luar jalan raya, namun setiap milimeter tambahan dinding menambah ketahanan konduksi. Lantai saluran harus ditempatkan sedekat mungkin dengan lubang jika kekuatannya memungkinkan.

Diameter Dalam 127 Rumah Motor Berdinding Berat Rumah motor ini dibuat secara presisi dari pipa baja mulus berkualitas tinggi. Dengan diameter dalam 127 mm dan ketebalan dinding 7,9 mm, produk ini memberikan ... Lihat Produk →

Untuk melihat lebih dalam mengenai desain tahan korosi, lihat kami panduan rumah motor stainless .

Apa yang Harus Dikunci Pembeli Sebelum Memesan Perumahan Berpendingin

Performa pendinginan ditentukan dalam gambar jauh sebelum chip pertama dipotong, sehingga pembeli harus membuat daftar singkat spesifikasi terukur dengan pemasok.

Kemudian mintalah bukti, bukan jaminan. Produsen perumahan yang mumpuni harus menyerahkan empat hal tanpa ragu-ragu:

1. Sertifikat material dan laporan ketebalan lapisan
2. Catatan uji kebocoran jaket, diikat ke nomor seri unit
3. Laporan CMM meliputi diameter lubang, kebulatan dan ketebalan lantai saluran
4. Inspeksi artikel pertama diselaraskan dengan data kesesuaian stator Anda yang sebenarnya

Di sinilah produsen yang terintegrasi mendapatkan keuntungannya. Jiangsu Yufeng Electric Co., Ltd. telah menghabiskan empat dekade memproduksi rumah motor dari baja, tahan karat, berdinding tebal, dan tabung baja, dengan pencetakan, pengelasan, permesinan, dan perawatan permukaan di bawah satu atap, tim teknik yang memiliki pengalaman rata-rata lebih dari 20 tahun, dan kapasitas tahunan di atas lima juta unit. Untuk program yang membutuhkan housing berpendingin yang dikembangkan bersama motor, integrasi vertikal tersebut memperpendek jarak antara perubahan desain dan sampel yang diuji kebocoran.

Rumah Motor Berpendingin: Pertanyaan yang Sering Diajukan

Bisakah rumah baja atau tahan karat mendinginkan motor EV dan juga aluminium?

Ya, jika desain pendingin mengimbanginya. Baja menghantarkan listrik kira-kira sepertiganya sebaik aluminium, sehingga rumah baja mengandalkan dinding saluran yang lebih tipis, area saluran yang lebih luas, dan alat pengepres yang lebih rapat. Dalam desain berjaket, ketahanan konveksi dan kontak sering kali mendominasi, sehingga jaket baja yang dikerjakan dengan baik dapat menandingi jaket aluminium biasa-biasa saja.

Apakah pendinginan oli langsung membuat jaket housing menjadi usang?

Pendinginan oli menangkap panas pada belitan dan rotor, namun oli masih membuang panas tersebut ke sirkuit air-glikol melalui penukar panas. Sebagian besar program kepadatan daya tinggi menggabungkan kedua metode: oli pada sumbernya, jaket di dinding rumah.

Berapa banyak panas yang dapat dihilangkan oleh rumah motor EV berjaket air?

Hal ini bergantung pada laju aliran cairan pendingin, luas saluran, dan kualitas antarmuka, bukan pada material rumah saja. Sirkuit cair menghilangkan panas hingga 50 kali lebih efektif daripada udara pada permukaan yang sama, itulah sebabnya selubung berjaket mendominasi kehilangan panas terus menerus hingga beberapa kilowatt.

Apa yang harus saya kirimkan ke pemasok perumahan terlebih dahulu saat memulai proyek pendinginan kendaraan listrik?

Mulailah dengan diameter luar stator dan strategi kesesuaiannya, angka kerugian terus menerus, jenis dan laju aliran pendingin, penurunan tekanan yang tersedia, dan persyaratan lingkungan. Dengan nomor tersebut, pemasok dapat mengusulkan tata letak saluran, ketebalan dinding, dan rencana pengujian sebelum mengajukan penawaran.
